Описание продукта

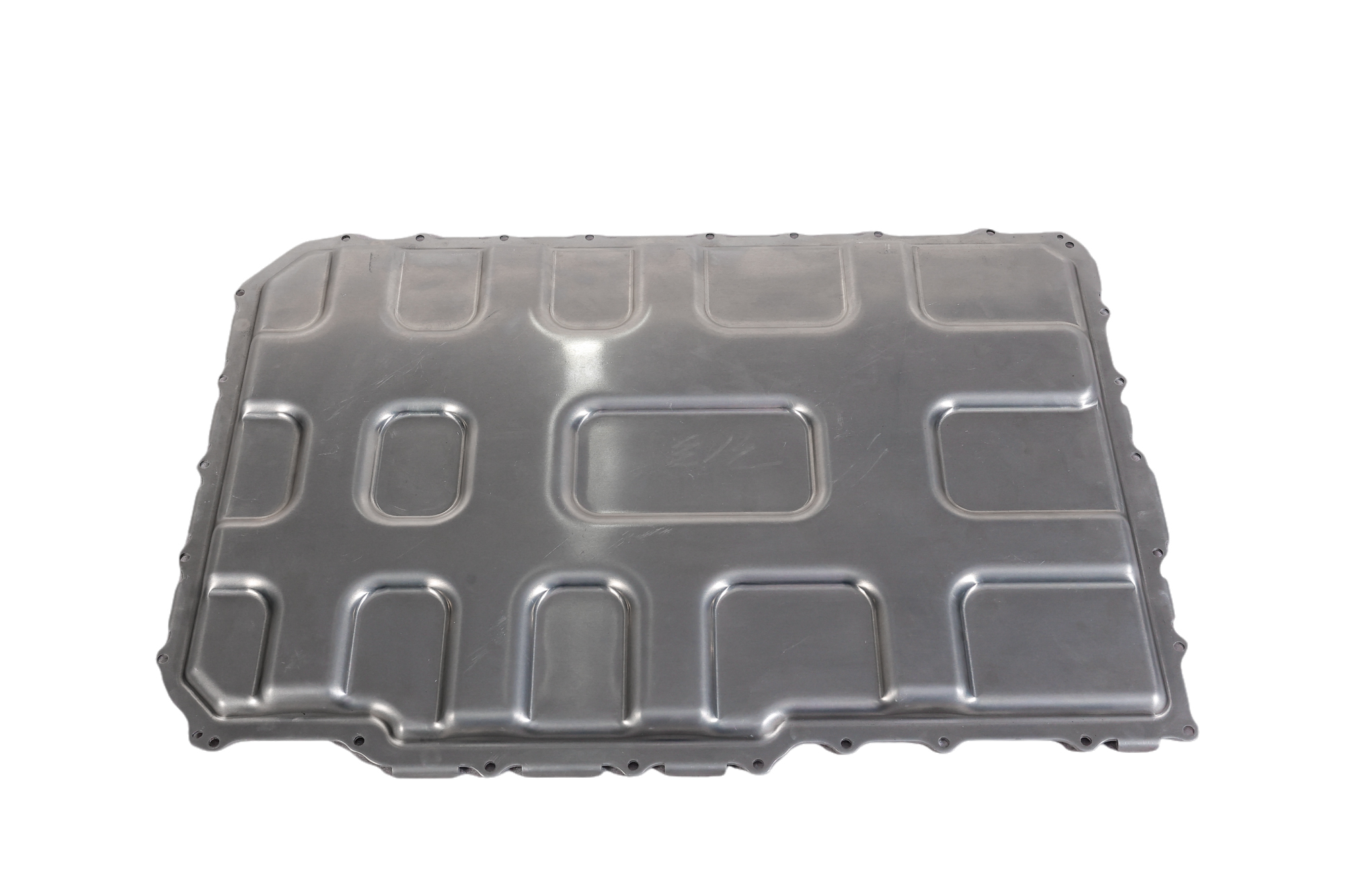

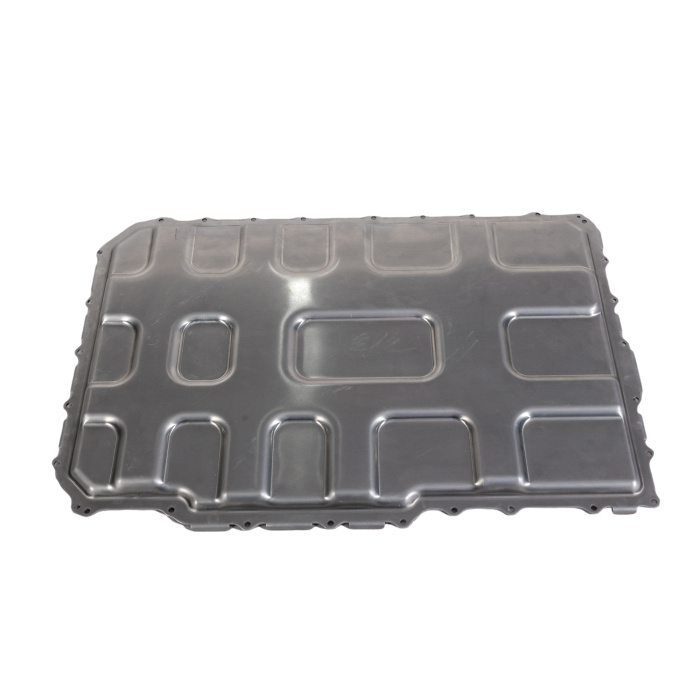

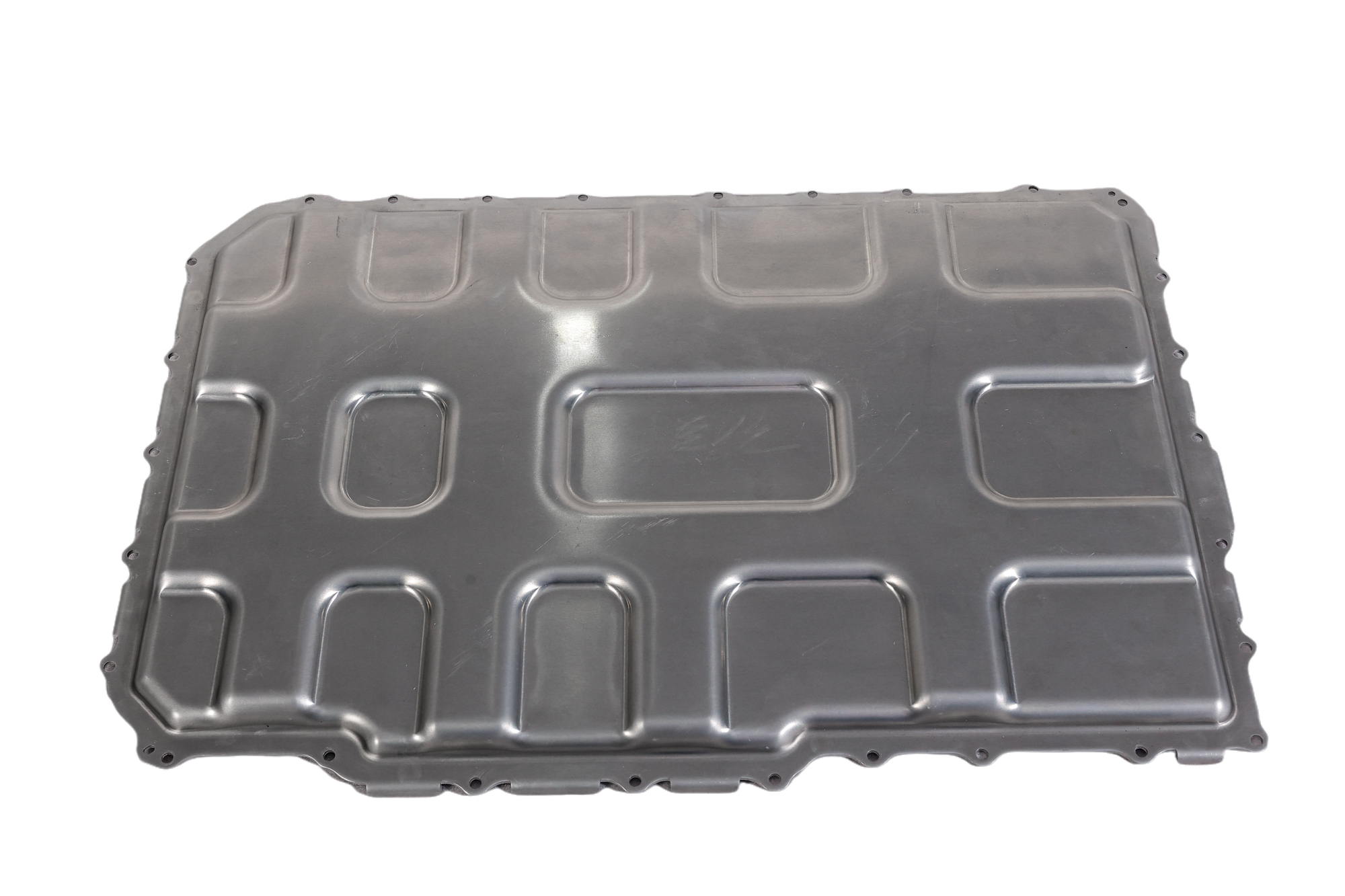

Верхняя крышка электронного блока управления

Позиционирование продукта:

Верхняя крышка HTD New Energy Vehicle ECU (электронного блока управления) представляет собой компонент структурной защиты и терморегулирования, специально разработанный для автомобильных электронных систем управления (таких как VCU, BMS, MCU). Изготовленный из высокопрочного алюминиевого сплава с использованием интегрированной технологии штамповки, он обеспечивает оптимальный баланс электромагнитного экранирования (EMI), подавления вибрации и шума (NVH), рассеивания тепла и легкого веса. Он соответствует автомобильным стандартам, включая IATF 16949, и соответствующим требованиям защиты от электромагнитных помех, обеспечивая стабильную работу ЭБУ в суровых условиях эксплуатации автомобиля.

Ключевые параметры производительности штамповки :

Category	Specific Parameters	Test Standard
Material Options	High-strength aluminum alloy (e.g., 3000 & 5000 series, thickness 0.8mm-3.5mm)	Enterprise Standard
Lightweight Rate	20%-35% lighter than traditional solutions (Aluminum version)	Real-vehicle comparative
Structural Strength	Anti-deformation strength ≥300 MPa; Rigidity improved by 30% (Bionic rib design)	Related industry standards
EMI Shielding	Shielding effectiveness ≥ 60 dB (at specific frequencies)	IEC 61967
Sealing Rating	IP67 (Protects against dust and water immersion)	ISO 20653
Thermal Management	Supports operating temperature -40°C to +125°C; can integrate thermal interface materials	Enterprise Standard
Corrosion Resistance	Neutral salt spray test ≥ 1000 hours (Anodizing + Powder coating)	GB/T 10125

Основные процессы и производственный процесс:

Прецизионная штамповка и пайка

Используются многопозиционные прогрессивные штампы для высокоточной формовки, обеспечивающие жесткие допуски, необходимые для защитных корпусов. Расширенное моделирование оптимизирует поток материала, снижая концентрацию напряжений.
Использует оптимизированную топологию бионических ребер, повышающую ударопрочность и эффективность поглощения энергии столкновений примерно на 20%.
Интегрированный процесс штамповки позволяет формировать такие элементы, как монтажные отверстия и соединители, за одну операцию, сводя к минимуму риски утечек и вторичную обработку.

Обработка поверхности и защита от коррозии

Применяется многослойная система покрытия, включая анодирование для защиты от коррозии и дополнительные проводящие покрытия для улучшенной защиты от электромагнитных помех.
Герметизация достигается с помощью прокладок из жидкого силиконового каучука (LSR) или EPDM, что обеспечивает степень защиты IP67 при соединении с нижней частью корпуса ЭБУ.
