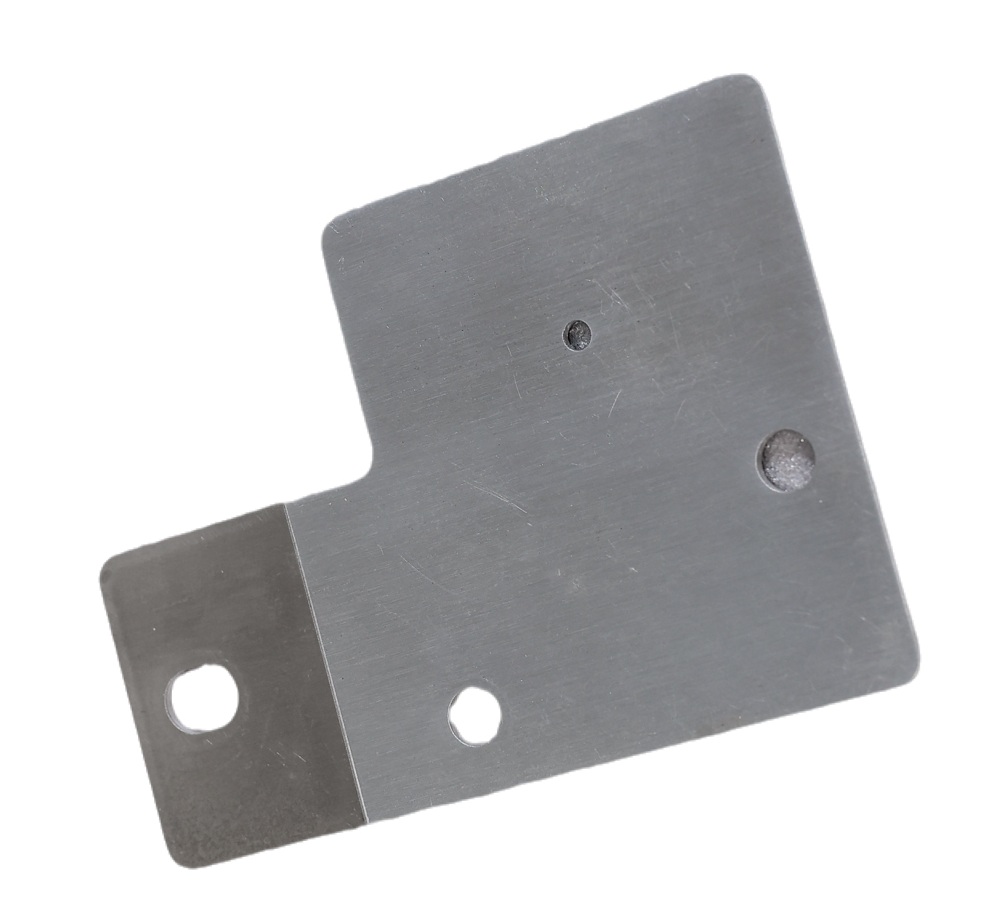

Инверторный преобразователь с воздушным охлаждением Внутренняя алюминиевая шина
Позиционирование продукта:
Внутренняя алюминиевая шина инвертора/преобразователя частоты с воздушным охлаждением HTD представляет собой основной проводящий компонент промышленного оборудования для преобразования частоты, отвечающий за передачу сильного тока между силовыми модулями и синергетическое рассеивание тепла. Используя алюминиевый сплав 6-й серии с высокой проводимостью (проводимость ≥55% IACS), он обеспечивает двойную функцию передачи тока с низким импедансом и эффективного управления температурой в средах с принудительным воздушным охлаждением. Его интегрированная ребристая структура увеличивает площадь рассеивания тепла на 30% за счет оптимизированной конструкции воздуховода, поддерживая диапазон постоянного тока 200–1200 А с повышением температуры до 40 К при номинальном токе. Изоляционный слой имеет анодированное или эпоксидное порошковое покрытие с номинальным напряжением ≥2500 В переменного тока, классом защиты IP20 и диапазоном рабочих температур от -25°C до 55°C (без снижения номинальных характеристик). Это ключевой компонент для повышения удельной мощности и надежности оборудования преобразования частоты.
Ключевые параметры производительности алюминиевой шины :
| Category |
Specific Parameters |
Test Standard |
| Base Material |
6-series aluminum alloy (default), 1-series pure aluminum (optional) |
GB/T 5585.1 |
| Electrical Conductivity |
DC resistivity ≤0.035 Ω·mm²/m; carries 60%–65% current of equivalent solid copper busbar |
IEC 60287 |
Rated Current
|
Continuous current: 200A–1200A (section optimized); peak current ≥2x rated value
|
IEC 60947
|
| Insulation & Protection |
Withstand voltage ≥2500V AC (60s); protection class IP20; creepage distance ≥8mm |
ISO 20653 |
| Mechanical Strength |
Tensile strength ≥150 MPa; vibration stability ≥15g (10–2000Hz) |
IEC 60068-2-6 |
Thermal Management
|
Operating temperature: -25°C to 55°C (no derating); short-term withstand: 105°C |
IEC 60068-2-14
|
| Connection Reliability |
Contact resistance ≤10 μΩ; bolt torque retention rate ≥90% (post-vibration) |
Enterprise Standard |
Heat Dissipation
|
Fin surface area ≥2x base area; temperature rise ≤40K @ rated current |
Thermal Simulation Validation
|
Основные процессы и производственный процесс:
Проектирование топологии рассеивания тепла
- Моделирование термопоточной муфты: оптимизирует расположение ребер сборной шины и соответствие воздуховодов оборудования посредством вычислительного анализа гидродинамики, обеспечивая коэффициент теплопередачи ≥25 Вт/м²·К при скорости воздуха 5 м/с, снижая повышение температуры на 30%.
- Конструкция с электромагнитно-тепловой координацией: использует асимметричное поперечное сечение для уменьшения импеданса переменного тока (при 10 кГц ≤1,5x сопротивления постоянному току), избегая локализованного перегрева, вызванного вихревыми токами.
Высокоточная обработка и запечатывание - Процесс экструзии и отделки композита: алюминиевые профили экструдируются, а затем прецизионно фрезеруются с ребрами и монтажными поверхностями с помощью ЧПУ, достигая плоскостности ≤0,1 мм/м для обеспечения плотного контакта с модулями IGBT.
- Обработка для оптимизации поверхности: Области соединений никелированы (5–8 мкм) или покрыты проводящей пастой; бесконтактные участки анодированы для образования изоляционного слоя толщиной 8–12 мкм и стойкостью к солевому туману ≥500 часов.
Изоляция и тепловая интеграция
- Модульная схема изоляции: для изоляции используется комбинация изолирующих прокладок и проходных втулок, выдерживающих напряжение ≥2500 В переменного тока, что позволяет избежать влияния общего покрытия на эффективность рассеивания тепла.
- Быстрозапирающаяся конструкция: включает пружинные зажимы и направляющие штифты с допуском установки ±0,5 мм, что сокращает время сборки на 40%.
Этапы производственного процесса (оптимизированная версия)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Material Preparation |
High-temperature extrusion of 6-series aluminum alloy |
Cross-section tolerance ±0.15mm |
| 2 |
Precision Machining |
CNC milling of fins and mounting holes |
Flatness ≤0.1mm/m |
| 3 |
Surface Treatment |
Selective nickel plating / Anodizing |
Plating thickness 5-12μm |
| 4 |
Insulation Integration |
Combination and installation of gaskets and bushings |
Insulation withstand voltage ≥2500V AC |
| 5 |
Comprehensive Testing |
Resistance, thermal resistance, vibration tests |
Defect rate ≤0.02%
|
